smc电缆分支箱在电力体系配网电缆化工程中，是一种经济、稳定、维护便利的接线办法，它全绝缘、全密封的特性而电缆线路毛病率大为降低，成为配网电缆化工程的重要设备。节省了设备和电缆的出资，提高了供电的可靠性，广泛适用于商业中心、工业园区及城市密集区。接下来，我们就来了解一下。
一、smc电缆分支箱概述
smc电缆分支箱用于非主干回路的分支线路，作为结束负荷接入用电运用，适用于中小客户会集区域进行负荷分接时的接入用电，不该接入主干环网及联络。smc电缆分支箱选用电缆进线1回，出线2回或4回，出线回路数可根据运用需求选用，额定电流为630A。选用全绝缘、全封闭、全屏蔽可触摸式结构，以及选用防凝露、防内部毛病电弧外泄等办法。
二、smc电缆分支箱电气一次部分

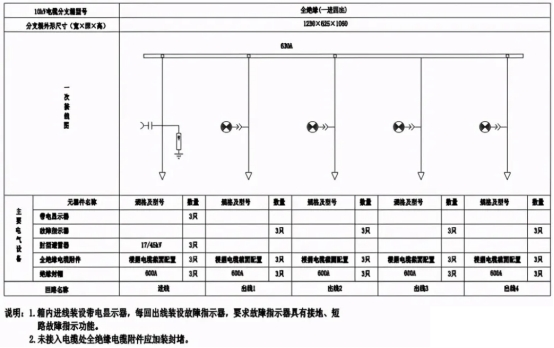

一进四出分支
进线带负荷开关

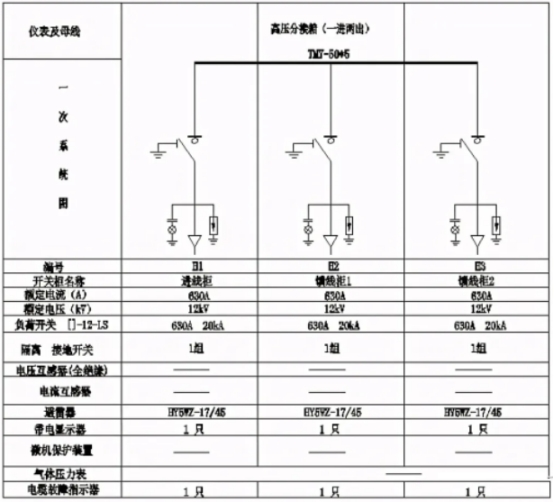

进出线负荷开关

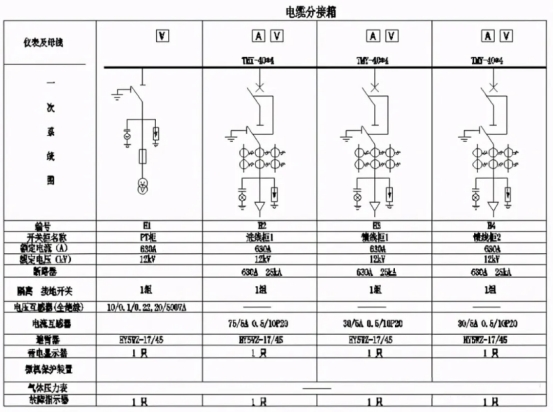

进出线断路器
三、smc电缆分支箱分类
常见的smc电缆分支箱有美式smc电缆分支箱，欧式smc电缆分支箱，环网型smc电缆分支箱，带一台开关的smc电缆分支箱等，一般不含有维护装置。

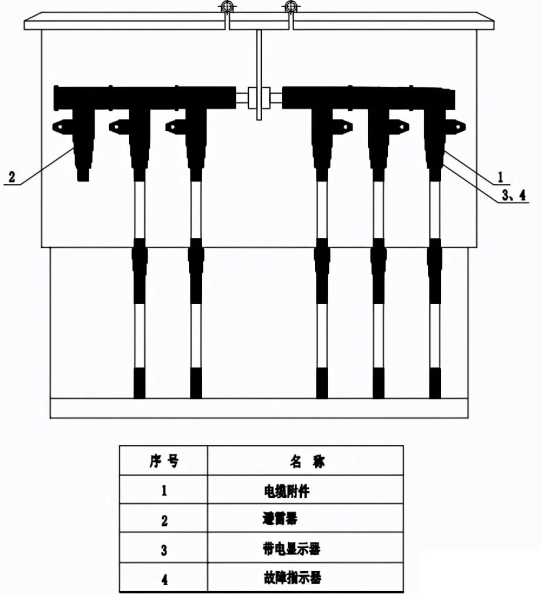

1）美式smc电缆分支箱，它以单向开门、横向母排为主要特点，具有宽度小、组合灵敏、全绝缘、全密封等显著长处。600A主回路选用旋入式螺栓固定衔接；分支回路选用拔插式衔接。

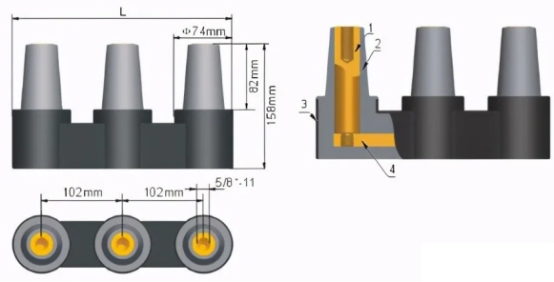

分支箱主要由箱体、母排接板、电缆接头组成；箱体防护等级：IP43；母排接板：在电缆分支体系中起到母排的效果，其特点是全绝缘，全密封。包括二通接头、三通接头和四通接头。
按电流等级可分为200A和600A两种。200A母排接板与肘型电缆插头衔接；600A母排接板因为Ｔ型电缆接头或Ｔ－Ⅱ型电缆接头衔接，从而组合成电缆多路出线。当母排接板留有预留接口时，可用相应的200A或600A绝缘帽将此接口封住。

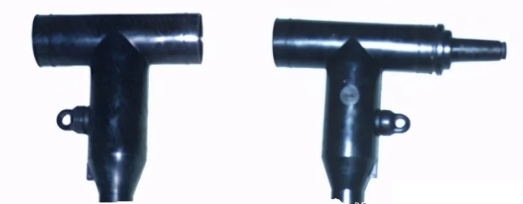

T型电缆接头，用于smc电缆分支箱的主网分支体系600A,既能够衔接600A母排接板M,也能够和T-II型电缆接头600A侧衔接。或者直接用若干只T型电缆接头组合衔接，可灵敏组合成多路多种型式的电缆分支。
一同Ｔ型电缆接头也可作为环网柜的进出线电缆接头用，设备需求检修时，可将Ｔ型电缆接头装置在单通接头上，与检修设备进行隔离，在其测试点上也能够装置短路毛病指示器或带电指示器，相同完成快速毛病定位或线路带电状况指示。

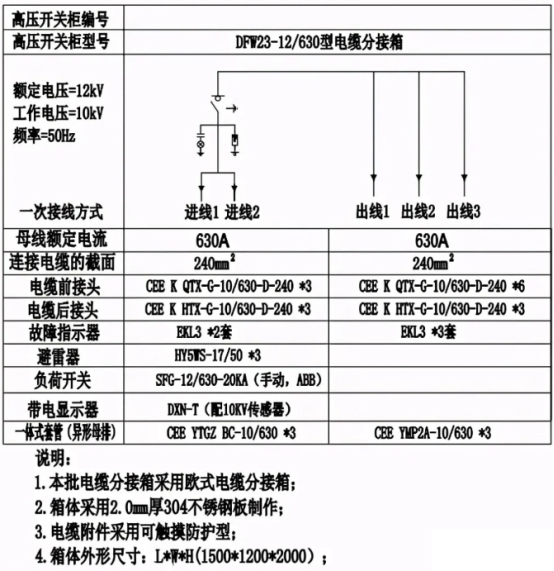

2）欧式smc电缆分支箱，它的首要特点是双向开门、运用穿墙套管作为衔接母排，具有长度小、电缆摆放清楚、三芯电缆不需大跨度交叉等显着长处。一般选用额定电流630A螺栓固定衔接式电缆接头。
四、smc电缆分支箱的选型
(1)、橡塑外套为主材作为防护型的smc电缆分支箱。在长期工作中易产生内界面别离及显露端头龟裂，使绝缘和密封受损，因此该产品的展开受到限制。
(2)、丙橡胶三元乙(EPDM)为主材的电缆接头密封型smc电缆分支箱。其质料偏硬，而EPDM为可燃性资料，易产生爬电或起弧简单燃烧，一同，防潮防水及抗老化的功用也较弱，达不到长期工作免维护的要求。EPDM为有毒物质，对环保也存在不利因素。
(3)、硅橡胶为主材电缆接头防洪型smc电缆分支箱。其质料柔软，具有高弹性、高密度、全绝缘，资料密封功用杰出、达到防潮、防水、抗老化、抗阻燃、耐电晕和长期工作免维护等长处。因为硅橡胶与电缆采纳过盈配合，径向缩短均匀度高，不会因热胀冷缩使内界面别离而产生内爬电击穿，一同对电缆本体有径向的耐久压力，使内界面结合紧密可靠。一同硅橡胶本质是无毒资料，对环保也有利。
(4)、部分smc电缆分支箱带负荷开关分断的smc电缆分支箱。可完成环网柜的功用，并且价格又低于环网柜，在户外起到代替开关站的重要效果，有便于维护实验和检修分支线路，削减停电经济损失的特点，特别是在线路走廊和建配电房较困难的情况下，更闪现其优越性。
(5)、带电可触摸与带电不可触摸的差异和选用
带电可触摸电缆接头与带电不可触摸电缆接头的首要差异，是在于前者的硅橡胶电缆接头内部有半导体屏蔽层，外有导电屏蔽层、通过金融抱箍衔接接地，保证电缆接头外表电位与接地相同；而后者相同为硅橡胶电缆接头，通过实测成果两者对地电压均为零值，但在实践工作中、后者外表或许产生感应静电。
假如运用在变电所内部的多回路并排工作中，需求检测其间一回路、而相邻回路带电工作时，运用可触摸电缆接头对安满是有利的。可是运用在smc电缆分支箱中，根本不存在此类问题，因为规划是免维护产品，分支箱内并无任何二次线路需求维护与检修，并且分支箱外壳为IP43防护等级，箱体已可靠接地，在带电工作中不允许打开分支箱外壳，不存在带电触摸分支箱内部电缆接头的任何或许。
即便在不可抗外力的损害下(如被轿车等外物激烈相碰撞)，运用可触摸与不可触摸的电缆接头，其两者成果都是相同的。
从工作中的可靠性角度分析、可触摸电缆接头因为外表覆盖导电层并经金属抱箍接地，因此无任何外绝缘爬距存在。而不可触摸电缆接头的外层为强绝缘的硅橡胶，尚有许多外绝缘爬距存在。显然，在相同的情况下，不可触摸电缆接头的工作可靠性高于可触摸电缆接头。从经济上的角度考虑，不可触摸硅橡胶电缆接头的价格也低于可触摸型的电缆接头。因此，以选用不可触摸硅橡胶电缆接头较为抱负。

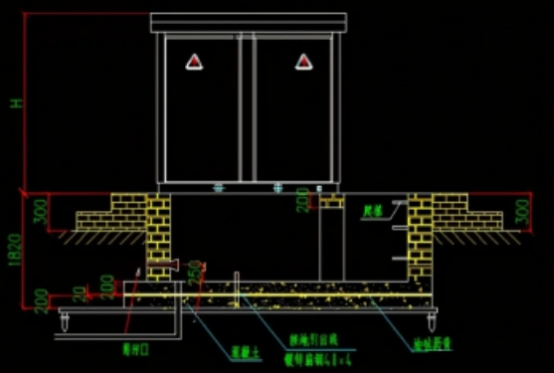

五、smc电缆分支箱基础土建示意
六、smc电缆分支箱的装置运用条件和运转前注意事项
目前我国生产的smc电缆分支箱品种繁多，因此，smc电缆分支箱的装置施工就变得十分重要。在smc电缆分支箱与电缆接头装置衔接过程的操作办法是否正确、电缆头装置工艺是否熟悉、smc电缆分支箱内部组件与电缆接头部件组合的先后次序，是否依照厂家配套供给装置规范说明书进行操作等等，都将直接影响smc电缆分支箱的运用寿命和正常运转。
smc电缆分支箱在运转前，有必要检查各分支电缆的接地线是否与箱体的接地端子衔接紧固。一起，箱体外壳有必要与地网直接衔接或有显着的接地址。smc电缆分支箱装置完工后，有必要依照有关规定的实验规范和条件，对电缆和组件一同进行实验。
