本文研制的SMC电缆分支箱验电接地工具可解决目前广泛使用的电缆分支箱验电接地的普遍难题,填补其在安全措施方面的空白,应用前景广阔。
电缆分支箱因受其特有内部设计结构限制而无法使用以往变电及线路所用的较成熟的验电,接地工具,尤其是全绝缘密封下的验电工作一直威胁着检修人员的安全。近年一些事故的原因分析显示出严格按安全技术措施顺序执行的重要性,若按以前的方法操作,则万一停错线路、突然来电,设备带电显示故障或基础资料错误等,后果将极为严重。为此,本公司与无锡市八士安全用具公司合作开发研制了更安全可靠的电缆分支箱验电接地工具。
SMC电缆分支箱的密封电气构造

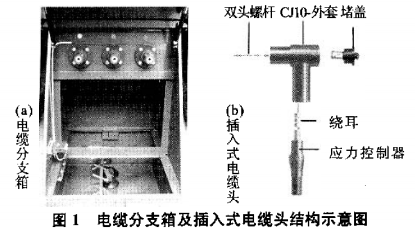

电缆分支箱(结构见图1)由硅橡胶插入式电缆
终端头、双通套管、带电指示器和不锈钢箱组成,采用结构紧凑的全封闭设计,电缆完全处于全密封状态,须先拆除电缆封帽、堵盖露
出金属双头螺杆才能验电。以往拆电缆头前都未验电,而仅通过观察带电显示器来判断电缆是否带电(规程L1中未明文规定),若带电显示器发生故障而又无其它安全保护措施,则会危
及检修人员的安全。虽然国内多个厂家针对电缆分支箱、箱式变及环网开关柜制作的肘型接地电缆接头(见图2)可用来完成最后的接地工作,但无法做到之前电缆头拆除工作的安全保护,也就无法完成完整的技术措施。而本文研制的电缆分支箱验电接地工具(见图3)就圆满解决了该问题,可完成电缆分支箱停电工作时必须实施的一系列安全技术措施,保障检修人员的人身安全。
SMC电缆分支箱验电接地工具的使用方法

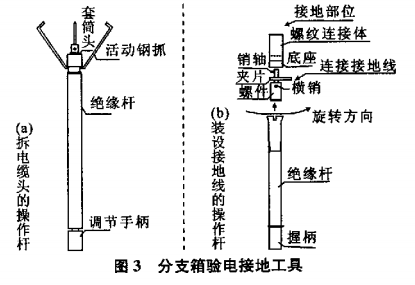

(1)拆电缆头的操作杆(见图3a)它可用来拆除电缆封帽、堵盖。使用方法为:a)使用旋转调节手柄调节活动钢抓到适当开合度,勾牢被试电缆所在分支箱双通套管对面的电缆封帽后拔出,露出电缆堵盖。b)套筒头装上与该电缆堵盖匹配的套筒,旋转操作杆拧松堵盖后边拧边拔,堵盖露出一定位置后通过旋转调节手柄调节活动钢抓,勾住堵盖边缘将其拔出,露出分支箱双头螺杆,即拆除工作完毕。
(2) 常规声光验电笔用来在双头螺杆上验电。
(3) 装设接地线的操作杆(见图3b)它与其它广家设计不同,采用带磁性的接地装置(其接地线三相一组),可使人在安全活动范围内不用直接接触分支箱,不用去除金属双头螺杆即可直接装设接地线，更加方便安全。使用方法为:a)先接接地端,后接导体端。接地装置部分与绝缘操作部分通过磁性吸住,旋转操作棒,横销对应卡口可卡住并带动旋转接地装置。b)将螺纹连接体(其螺纹标准按现有多数电缆分支箱双头螺杆的2种尺寸而定)套在电缆分支箱双头螺杆上,旋转绝缘杅将其拧紧,即接地装置前端接好。c)推绝缘杆使弹簧收缩旋转一角度,使销轴脱出底座槽口,接地线后端螺纹开始受力。旋转绝缘杆,使夹片与螺纹连接体和螺件紧密接触,即接地装置后端安装牢固。d拔出绝缘杆重复操作将三相全部接好,即接地线装设完毕。
(4) 由使用方法可见,整个过程都避免让检修人员直接接触可能带电的部位,保证了其人身安全。
