环网柜与0.4kv电缆分支箱是环网运行方式的重要设备，是将一组高压开关设备安装于铠装结构柜体内或做成拼装间隔式环网供电单元的电气设备。

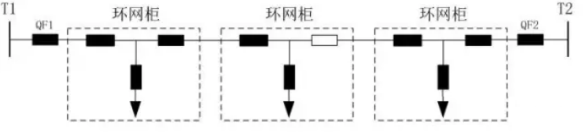

双侧电源环网供电图
环网柜的根本组成单元
柜（壳）体
母线
负荷开关
熔断器（或负荷开关—熔断器组合电器）
断路器
阻隔开关
电缆插接件
二次控制部件等
环网柜配电单元组成结构

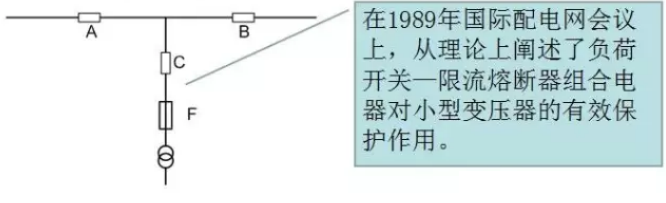

一般由3个距离组成，包含两个进出线距离和变压器距离。进出线距离主要用于毛病线路的阻隔，以及经过调整电源方向来恢复正常供电。变压器距离则经过组合电器来对变压器内部短路毛病进行快速切除。
图2
实例应用

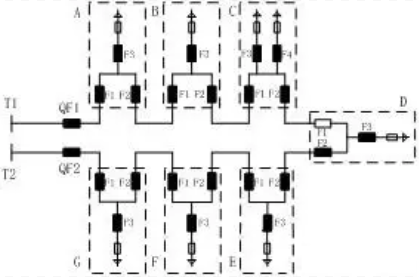

环网供电系统一次接线图 a）正常运行

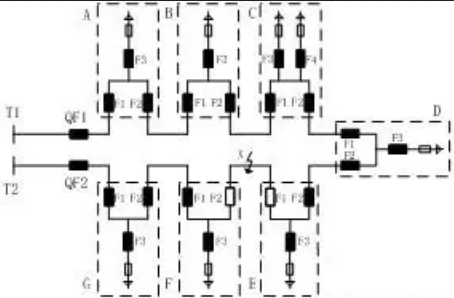

环网供电系统一次接线图 b）故障隔离后

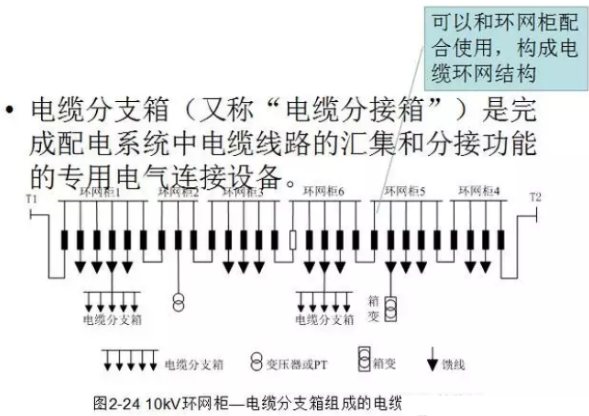

0.4kv电缆分支箱
图3
组成结构

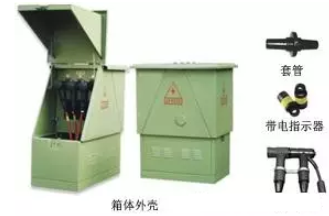

0.4kv电缆分支箱主要由箱体外壳、套管（母线）、带电指示器和硅橡胶预制式电缆接头组成 。
图4
0.4kv电缆分支箱
图5

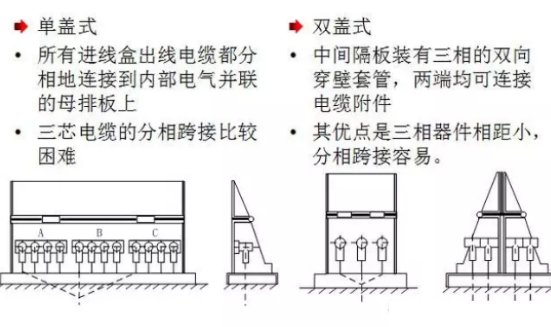

高级电缆分支箱
高级电缆分支箱内含有开关设备，既可起普通电缆分支箱的分接、分支作用，又可起供电电路的控制、转换以及改变运行方式的作用。
